CZ80DTD点对点模拟量无线远传装置
概述
CZ80DTD由无线发射端和无线接收端组成。发射端采集数据(如4-20mA),接收端接收数据并还原数据(如4-20mA)。
CZ80DTD模拟量点对点无线传输具有零调试、高精度(0.15%)、上电自动连接,不用外部网络或电台等特点。

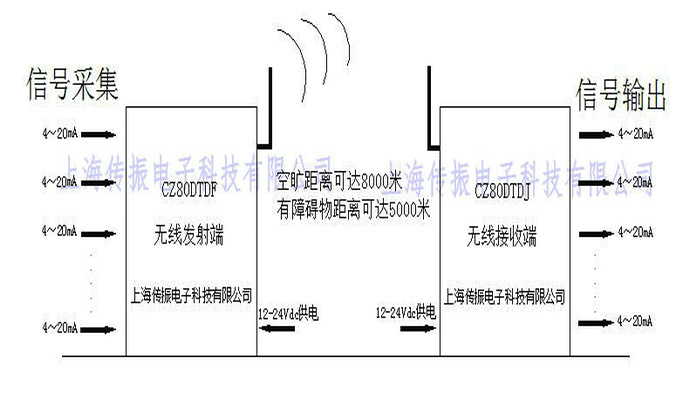

CZ80DTD整体框架图
应用领域
CZ80DTD点对点模拟量无线远传装置适用于:
1、工业现场传感器、变送器;如液位计、流量计、温度传感器等
2、自动化数据采集系统
3、楼宇自动化、安防、机房设备无线监控、门禁系统
4、交通,石油钻井、报警
同时也可广泛适用于位移、转速、温度、压力、流量、水位的实时监测。
功能特性
1)采集传输一体化,提高了系统可靠性,有效降低成本;
2)输出模块每个通道都是隔离电源供电,输出电流都是隔离,互不干扰;
3)宽电压范围设计使其具有更高的可靠性,更加适应工业环境;
4)终端采用双电源设计,通信模块独立供电,确保终端不死机;
5)完善的无线通信机制,上电后自动连接无线网络,掉线自动重联;
6)终端电磁兼容性能优良,且具有较强的温湿度自适应能力;
7)可同时接入多路模拟信号;
8)传送距离远;
9)采用超低功耗高性能的嵌入式处理器,保证采集数据精度;
10)多年工业现场运行考验:可确保工作于各种恶劣环境工业场合长期运行。
技术参数
供电范围:9-24VDC/1A(最大电流800mA),220Vac(订货需备注)
功率消耗:2W-20W 24V(和距离有关)
反馈电压:+24Vdc(馈电,给外接传感器/变送器供电)
输入通道:1~8通道(可选)
输出通道:1~8通道(可选)
传输精度:0.15%输入信号:4-20mA(包含两线制、三线制、四线制)
输出信号:4-20mA(负载250欧姆)
传送距离:无障碍物距离可达8000米;有障碍物距离(如城市、厂房、山区等)可达5000米;无距离限制用4G网络
产品重量:约200g
工作环境:-10~70℃/0~90%RH
外形尺寸:160*168*41(L*W*H)
接线说明:
1、有源4-20mA,如下图:
.jpg)
2、有源4-20mA(需无线发射端供电),如下图:
.jpg)
3、无源4-20mA(两线制4-20mA),如下图:
.jpg)
订货型号
CZ80DTD-A□□-B□□-C□□-D□□
A代表:输入信号
B代表:输出信号
C代表:传输通道
D代表:传输距离
A采集信号 | B输出信号 | C通道数 | D传输距离(可靠) |
00 | 4~20mA | 00 | 4~20mA | 01 | 1路 | 1K | 1000米 |
01 | 1~5V | 01 | 1~5V | 02 | 2路 | 2K | 2000米 |
02 | 1~10 | 02 | 1~10 | 03 | 3路 | 3K | 3000米 |
03 | RS485 | 03 | RS485 | 04 | 4路 | 5K | 5000米 |
XX | 其他 | XX | 其他 | 05 | 5路 | 4G | 无距离限制 |
| | | | 06 | 6路 | | |
| | | | 07 | 7路 | | |
| | | | 08 | 8路 | | |
例如
订货型号:CZ80DTD-A00-B00-C04-D3K
表示:输入信号为4-20mA;输出信号为4-20mA;4通道;传输3000米
其他说明
1、 注意事项
1.2、现场安装时无线发射端和无线接收端 的网络ID必须一样;
1.3、天线安装在空旷处,避免被金属遮盖,同时确保都垂直安装,高度距离地面大于0.5米;
1.4、连接或拆除信号线时,请先断电;
1.5、上电前仔细检查电源、信号线、天线是否都正确无误;
1.6、如遇特殊情况不能自行解决,请及时与厂家联系。
1.7、购买备品时,请提供现场原有的产品型号和网络ID。
2、常见故障及解决方法
故障现象 | 原因分析 | 处理方法 |
工作灯不亮 | 电源未通或电源接反 | 拿万用表检查电源是否为+24V,然后再重新连接电源 |
通讯灯不亮 | 天线未连接好、天线被金属盖住或超出本身可靠距离 | 重新连接天线,并安装在空旷处,同时确保距离在2K米内。 |
接收端无信号输出 | 当发射端不工作或者无线通信中断时,接收端输出为0mA |
3、质量保证
3.1保修期限:1年
3.2保修范围:除自然灾害(如雷击等)和人为操作失误(如带电插拔、电源故障等)之外,机器正常使用造成的故障均属保修范围;配件不属保修范围;
3.3维修期限:终身维修
3.4维修及保修方式:用户将待修机器寄回生产厂家,厂家将及时修理,并免费寄回给用户。
4、产品清单
无线发射端 × 1;无线接收端× 1;天线 × 2
