CZ300 磁电式转速传感器
概述
CZ300 磁电式转速传感器是采用电磁感应原理实现转速测量，无需供电以及非接触便能测量各种导磁材料如：齿轮、叶轮、带孔（或槽）圆盘（或轴）的转速，并转换为交变电压信号输出（近似正弦波）。
应用领域
CZ300磁电式转速传感器可广泛使用于电力、冶金、石化、船舶和造纸行业的大型旋转机械（如汽轮机、压缩机、电机、风机、泵等）的转速及超转速的测量。
同时在工件加工转速监控、钢管涂装转速监控以及齿轮转速测量等领域也得到广泛应用。
特点
1. 输出信号强
2. 抗干扰能力强
3. 非接触测量
4. 无需供电便能工作
5. 可在烟雾、油气、水雾等恶劣环境中使用
技术参数
测量范围：50～20KHz （例如：30 齿,50～40000转/分钟）
输出波形：近似正弦波（≥50r/min时）
输出幅值：50r/min时≥300mV
工作温度：-10℃～120℃，-30℃～230℃（特殊定做）
接线方式：两线制（无源）
安装间隙：0.5～2mm
重 量：约 120g
齿轮要求：测速齿轮模数≥2（渐开线齿轮）
被测体应为导磁体，上有齿或凹槽
安装示意图
选型指南
CZ300 - A□□□ - B□□- C□□
A探头总长
B螺纹规格

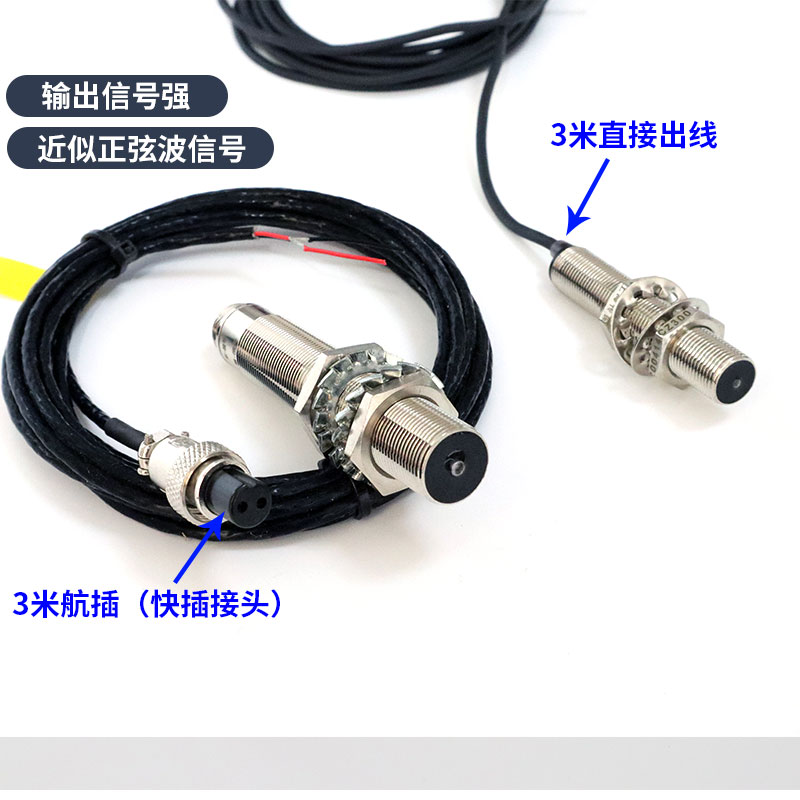

C引线形式
080
80mm
00
M16×1.0
直接引线
120
120mm
01
M16×1.5
航空插头引线
250
250mm
XX
其他
XXX
注：常规订货电缆长为2.5米。
