CZ700转速监测仪

概述

CZ700是一款智能的转速监测仪表，用户可根据自己的要求对量程、齿数、报警值、报警状态等参数进行设置。可用于连续监视和测量旋转机械装置的转速，当测量旋转机械转超过于设定的转速时，监测仪输出报警信号。

应用领域

CZ700转速监测仪表可广泛使用于电力、冶金、石化和造纸行业的大型旋转机械（如汽轮机、压缩机、电机、风机、泵等）的转速及零转速的测量。

技术参数

供电电压：220VAC ± 10% 50Hz

量    程：0～60000转/分钟（可调）

输入信号：电涡流传感器、磁电式转速传感器、霍尔式转速传感器（可选）

输入阻抗：≥20KΩ

输出信号：4～20mA （负载≦ 300Ω）

显示方式：五位LED数显

精    度：指示误差±1个字，模拟输出精度：0.05 %

每周齿数：0～120 （可调）

缓冲输出：VL  -1～+1V，VH  +10～+15V

报警输出：1.输出触点：两组（警戒、危险）

          2.触点状态：常开或常闭

          3.触点容量：250VAC/3A或30VDC/5A

          4.触点延时：0s～19s（可调）

          5.报警状态：自恢复、自锁、旁路（可调）

运行温度：-20℃～60℃

存储温度：-30℃～ 85℃

相对湿度：20～95% 无冷凝

开孔尺寸：152mm(宽)× 77mm(高)× 200mm（深）

安装示意图

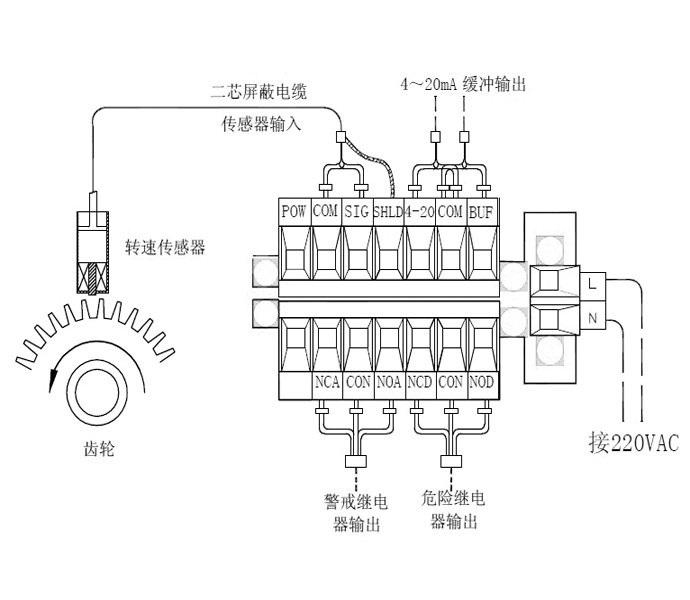

接线示意图

选型指南

CZ700 - A□□□□□ - B□□ - C□□
