CZ717正反转速监测仪

概述

    CZ717是一款智能的正反转速监测仪，用户可根据自己的要求对量程、齿数、报警值、报警状态等参数进行设置，可同时接收两路电涡流传感器用于连续监测旋转机械装置的转速，也可测量轴的旋转方向，并在设备反转时提供报警和保护信号。避免可能产生的经济损失。

应用领域

CZ717正反转速监测仪可广泛使用于电力、冶金、石化和造纸行业的大型旋转机械（ 如汽轮机、压缩机、电机、风机、泵等）装置的正反转速测量与保护。

技术参数

供电电压：220VAC ± 10% 50Hz

量    程：0～60000转/分钟（可调）

输入信号：CZ600系列电涡流传感器

输入阻抗：20KΩ

精    度：指示误差±1个字，模拟输出精度：1%

显示方式: 五位LED 数显

输出信号：4～20mA （负载≦ 300Ω）

每周齿数：0～120 （可调）

脉冲输出：VL  -1～+1V，VH  +10～+15V

报警输出：1.输出触点：两组（停车、反转）

          2.触点状态：常开或常闭

          3.触点容量：250VAC/3A或30VDC/5A

          4.触点延时：0s～19s（可调）

          5.报警状态：自恢复、自锁、旁路（可选）

运行温度：-20℃～60℃

存储温度：-30℃～ 85℃

相对湿度：20～95% 无冷凝

开孔尺寸：152mm(宽)×77mm(高)×200mm（长）（盘装式）

          160mm(宽)×166mm(高)×170mm（长）（壁挂式）

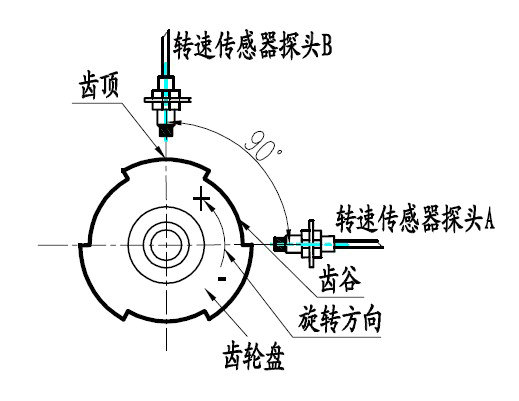

正反转探头安装图

选型指南

CZ700 - A□□□□□ - B□□ - C□□
